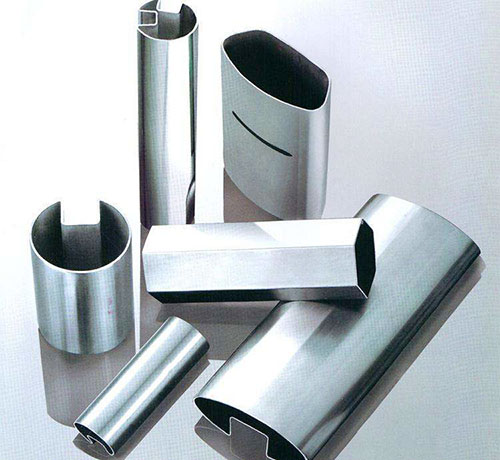

不銹鋼異形管（截面非圓形，如方、矩、橢圓、多邊形、錐形等）的成型工藝需結合材質特性（不銹鋼高強度、易加工硬化）、截面復雜度、尺寸精度及批量需求選擇。以下是主流成型工藝的原理、適用場景、優缺點及關鍵技術細節，按 “冷加工”“熱加工”“特殊復合工藝” 分類梳理，兼顧專業性與實用性：

一、冷加工成型工藝（常溫下加工，保精度、優表面）

冷加工是不銹鋼異形管較常用的工藝類別，核心優勢是尺寸精度高、表面粗糙度低、力學性能穩定，適合批量生產或高精度需求，需解決不銹鋼 “加工硬化” 導致的成型難度問題。

1. 冷拔成型（Cold Drawing）

原理：以無縫圓管為坯料，通過 “模具拉伸” 實現異形化 —— 將圓管坯穿過預成型模、終成型模，借助拉力（液壓或機械牽引）使管材在模具約束下發生塑性變形，最終形成目標異形截面。

關鍵設備：冷拔機（液壓 / 機械）、異形模具（鎢鋼或合金鋼材質，需匹配截面形狀）、退火爐（中間退火消除加工硬化）。

適用場景：

截面：簡單異形（方、矩、橢圓、菱形）、復雜異形（多角形、花鍵形）；

規格：小口徑（≤100mm）、薄壁 / 厚壁（壁厚 0.5-10mm）；

批量：中小批量生產，尤其適合高精度、無焊縫的異形管（如機械零件用異形管）。

優缺點：

優點：尺寸公差小（±0.1mm）、表面光滑（Ra≤0.8μm）、無焊縫、力學性能均勻；

缺點：生產效率較低（單道次變形量有限，需多道次拉伸 + 中間退火）、模具成本高（復雜截面模具加工難度大）。

技術要點：

坯料選擇：需用 “冷軋 / 冷拔無縫圓管”（避免焊縫開裂），材質以 304、316L 為主（奧氏體不銹鋼冷加工性能優異）；

潤滑與退火：拉伸前涂專用不銹鋼冷拔潤滑劑（減少模具磨損），多道次拉伸后需進行 “固溶退火”（1050-1100℃），消除加工硬化，避免管材脆裂。

2. 冷軋成型（Cold Rolling）

原理：以不銹鋼帶鋼為坯料，通過 “多道次連續軋制” 逐步成型 —— 帶鋼經開卷、矯平后，進入多組串聯的軋輥（軋輥輪廓與異形截面匹配），每道次軋輥僅實現小幅變形，終卷制成封閉的異形截面，再通過高頻焊接（如 ERW 焊接）焊合接縫，然后經定徑、矯直、切割得到成品。

關鍵設備：連續冷軋機組（開卷機、矯平機、成型軋輥組、高頻焊機、定徑機、矯直機）。

適用場景：

截面：標準異形（方、矩、扁圓、等邊多邊形）；

規格：中大口 - 徑（≤500mm）、薄壁（壁厚 0.3-3mm）；

批量：大批量生產（如建筑裝飾、家具用方管 / 矩形管）。

優缺點：

優點：生產效率極高（連續成型，速度可達 30m/min）、成本低、規格標準化；

缺點：有焊縫（焊縫強度略低于母材，需做探傷檢測）、復雜截面成型難度大（軋輥設計復雜）。

技術要點：

焊縫質量控制：采用 “高頻感應焊”，焊接溫度需精準控制（1300-1400℃），避免晶粒粗大；焊后需去除毛刺（內外毛刺清除裝置）；

軋輥設計：采用 “漸進式成型” 理念，前道次軋輥實現 “預彎”，后道次逐步逼近目標截面，減少不銹鋼帶鋼的應力集中。

3. 折彎成型（Bending Forming）

原理：以不銹鋼平板或帶鋼為坯料，通過 “折彎機 + 專用模具” 實現局部塑性變形 —— 根據異形截面的折線 / 曲線需求，分步驟折彎（如方管需 4 次 90° 折彎），然后通過焊接（對焊 / 氬弧焊）封閉截面，或直接成型開放截面（如 U 形、L 形管）。

關鍵設備：數控折彎機（精度 ±0.05mm）、折彎模具（防刮傷涂層，避免不銹鋼表面劃傷）、焊接設備。

適用場景：

截面：開放異形（U 形、L 形、槽形）、簡單封閉異形（小口徑方 / 矩管）；

規格：大口徑（≤1000mm）、厚壁（壁厚 3-20mm）；

批量：小批量、定制化生產（如設備外殼、鋼結構支撐用異形管）。

優缺點：

優點：靈活性高（可快速切換截面形狀）、設備投入低、適合厚壁管材；

缺點：尺寸精度依賴人工 / 數控編程（易出現角度偏差）、封閉截面需焊接（焊縫質量影響強度）。

技術要點：

折彎半徑控制：不銹鋼折彎時需保證 “Z小折彎半徑”（如 304 不銹鋼，折彎半徑≥壁厚的 1.5 倍），避免開裂；

表面保護：折彎前在板材表面貼保護膜，模具表面涂聚氨酯涂層，防止不銹鋼表面產生劃痕（影響外觀和耐腐蝕性）。

4. 沖壓成型（Stamping Forming）

原理：以不銹鋼板 / 帶為坯料，通過 “沖壓模具” 一次性或多步?jīng)_壓出異形截面 —— 借助沖床的壓力，使坯料在模具型腔中發生塑性變形，適合復雜曲面或非對稱異形管（如錐形管、波浪形管）。

關鍵設備：數控沖床、沖壓模具（凸模 + 凹模，需根據異形截面定制）。

適用場景：

截面：復雜異形（錐形、球形、波浪形、不規則曲面）；

規格：小尺寸（管徑≤50mm）、薄壁（壁厚≤2mm）；

批量：中小批量、定制化生產（如醫療器械、精密儀器用異形管）。

優缺點：

優點：成型速度快（單步?jīng)_壓耗時≤1s）、截面復雜度高（可實現曲面異形）；

缺點：模具成本極高（復雜截面模具加工周期長）、不適合長管（一般長度≤1m）。

技術要點：

模具間隙：不銹鋼韌性強，沖壓模具的凸凹模間隙需精準控制（通常為壁厚的 10%-15%），避免管材起皺或撕裂；

材質選擇：優先選用軟態不銹鋼（如 304BA、316L 退火態），降低沖壓阻力。

二、熱加工成型工藝（高溫下加工，適用于大尺寸、厚壁、復雜截面）

熱加工通過高溫（不銹鋼奧氏體化溫度，1050-1200℃）降低材質硬度和屈服強度，解決冷加工難以成型的 “厚壁、大口徑、復雜截面” 問題，但精度和表面質量略遜于冷加工。

1. 熱擠壓成型（Hot Extrusion）

原理：將不銹鋼圓坯加熱至 1100-1200℃（奧氏體狀態），放入擠壓機的擠壓筒中，通過擠壓桿施加高壓（100-300MPa），使坯料從異形擠壓模的模孔中擠出，直接形成目標異形截面（無縫）。

關鍵設備：熱擠壓機（液壓式）、加熱爐（天然氣 / 電加熱）、異形擠壓模（耐熱合金材質，如 H13 模具鋼）。

適用場景：

截面：復雜異形（花鍵管、內齒管、多腔管、厚壁方 / 矩管）；

規格：中厚壁（壁厚≥10mm）、大口徑（≤300mm）；

批量：小批量、高難度定制（如航空航天、石油化工用高壓異形管）。

優缺點：

優點：無縫成型、力學性能優異（晶粒細化）、可加工復雜截面；

缺點：能耗高、生產效率低、模具損耗大（高溫下易磨損）、成本高。

技術要點：

坯料預熱：需均勻加熱，避免局部溫度過高導致晶粒粗大；

模具冷卻：擠壓過程中通過水冷或氣冷冷卻模具，延長使用壽命；

后續處理：擠出后需進行 “固溶退火 + 酸洗鈍化”，消除內應力，提升耐腐蝕性。

2. 熱軋成型（Hot Rolling）

原理：類似冷軋成型，但坯料為加熱后的不銹鋼帶鋼（800-1000℃），通過多道次熱軋輥逐步軋制成異形截面，再焊接接縫（如直縫埋弧焊），適合大尺寸、厚壁的標準異形管。

關鍵設備：熱軋機組、埋弧焊機、矯直機。

適用場景：

截面：標準異形（大口徑方 / 矩管、六邊形管）；

規格：大口徑（≤1000mm）、厚壁（壁厚 3-20mm）；

批量：大批量生產（如市政工程、鋼結構用大口徑異形管）。

優缺點：

優點：成型阻力小、可加工厚壁 / 大口徑管材、成本低于熱擠壓；

缺點：尺寸精度低（公差 ±1mm）、表面粗糙（需后續酸洗 / 打磨）、焊縫質量要求高（高溫焊接易產生氧化皮）。

技術要點：

溫度控制：熱軋溫度需低于不銹鋼的相變溫度，避免材質性能下降；

焊縫處理：焊后需進行 “超聲波探傷”，去除焊縫余高，必要時進行熱處理消除焊接應力。

三、特殊成型工藝（針對復雜 / 定制化需求）

1. 旋壓成型（Spinning Forming）

原理：以不銹鋼圓管或圓盤坯為坯料，通過 “旋壓機” 的主軸帶動坯料高速旋轉（轉速 1000-3000r/min），同時用旋輪施加壓力，使坯料沿模具表面逐步塑性變形，形成錐形、球形、拋物面等異形管。

適用場景：

截面：回轉體異形（錐形管、喇叭口管、球形管）；

規格：中小口徑（≤200mm）、薄壁（壁厚≤5mm）；

批量：小批量、定制化（如化工設備用錐形接管、裝飾用異形管件）。

優缺點：

優點：成型精度高、表面光滑、無焊縫、材料利用率高（≤5% 廢料）；

缺點：生產效率低（單根管材需 10-30min）、僅適用于回轉體截面。

2. 焊接 - 冷拔復合成型（Weld-Draw Forming）

原理：先通過 “冷軋 / 折彎 + 焊接” 制成粗精度的異形管坯，再進行冷拔精加工 —— 利用冷拔的高精度特性修正焊接管的尺寸偏差，同時消除焊縫的表面缺陷。

適用場景：

截面：復雜異形（如橢圓管、多角形管）；

規格：中口徑（≤200mm）、薄壁（壁厚 1-5mm）；

批量：中批量生產（如家具、裝飾用高精度異形管）。

核心優勢：兼顧焊接成型的低成本和冷拔的高精度，解決純焊接管尺寸偏差大的問題。

四、工藝選擇對照表（快速匹配需求）

成型工藝 適用截面 規格范圍（口徑 / 壁厚） 批量需求 核心優勢 主要局限

冷拔成型 簡單 / 復雜異形（無縫） ≤100mm / 0.5-10mm 中小批量 高精度、優表面、無縫 效率低、模具成本高

冷軋成型 標準異形（方 / 矩 / 多邊形） ≤500mm / 0.3-3mm 大批量 高效率、低成本、標準化 有焊縫、復雜截面難成型

折彎成型 開放 / 簡單封閉異形 ≤1000mm / 3-20mm 小批量 靈活性高、適合厚壁 / 大口徑 精度低、需焊接

沖壓成型 復雜曲面異形 ≤50mm / ≤2mm 中小批量 截面復雜度高、成型快 模具成本高、長度受限

熱擠壓成型 復雜厚壁異形（無縫） ≤300mm / ≥10mm 小批量 無縫、高強度、復雜截面 能耗高、成本高、效率低

熱軋成型 標準大口徑異形 ≤1000mm / 3-20mm 大批量 厚壁 / 大口徑、成本低 精度低、表面粗糙

旋壓成型 回轉體異形（錐形 / 球形） ≤200mm / ≤5mm 小批量 高精度、無焊縫、材料利用率高 效率低、僅適用于回轉體

焊接 - 冷拔復合 復雜異形（高精度） ≤200mm / 1-5mm 中批量 高精度、低成本兼顧 工序復雜、依賴設備組合

五、關鍵技術注意事項（避免成型缺陷）

材質適配：

奧氏體不銹鋼（304、316L）：冷加工性能優異，適合冷拔、冷軋、折彎；

鐵素體不銹鋼（430）：冷加工易脆裂，優先選擇熱加工或退火態冷加工；

雙相不銹鋼（2205）：強度高，需增大成型壓力，避免中途開裂。

缺陷控制：

冷加工：避免 “過度變形”（單道次變形量≤20%），需中間退火消除加工硬化；

熱加工：防止 “氧化皮”（加熱時通氮氣保護）和 “晶粒粗大”（控制加熱溫度和保溫時間）；

焊接成型：避免 “焊縫未焊透”“氣孔”（精準控制焊接電流和保護氣體流量）。

表面保護：

冷加工全程貼保護膜，模具涂潤滑 / 防刮涂層；

熱加工后及時酸洗鈍化，去除氧化皮，提升耐腐蝕性。

總結

不銹鋼異形管的成型工藝需圍繞 “截面復雜度、尺寸精度、批量、成本” 四大核心需求選擇：

大批量、標準截面（方 / 矩管）：優先冷軋成型；

高精度、無縫、中小批量：選擇冷拔成型；

厚壁、大口徑、復雜截面：采用熱擠壓成型；

定制化、小批量、復雜曲面：推薦沖壓成型或旋壓成型；

兼顧成本與精度：考慮焊接 - 冷拔復合成型。

實際應用中，需結合具體產品的行業標準（如 GB/T 12771-2019 不銹鋼焊接鋼管、GB/T 14976-2012 不銹鋼無縫鋼管），優化工藝參數以平衡性能與成本。
